是否提供加工定制： |
否 |
品牌： |
VEGA |
|
型号： |
PULS6X |
类型： |
智能雷达物位计 |
|
测量范围： |
0~70M |
分辨率： |
1MM |
|
测量精度： |
1MM |
电流信号： |
4~20MA（mA） |
|
供电电源： |
24VDC/220VDC |
工作频率： |
26GHz |
一、工作原理
测量原理：能量很低的极短的微波脉冲通过天线系列发射并接收。雷达波以光速运行，运行时间可以通过电子部件转换成物位信号。一种特殊的时间延伸方法可以确保在极短时间内稳定和精确测量。
即使存在虚假反射的时候，最新的微处理技术和独一无二的ECHOFOX-软件也可以准确的分析出物位回波。通过输入容器尺寸，可以将上空距离值转换成与物位成正比的信号，仪表可以空仓调试。
二、产品选型
VEGAPULS61
应 用：小容器内的腐蚀性液体，过程条件简单
测量范围：根据天线尺寸可达10米或20米
天线及材料：一体式，PVDF塑封
过程连接：螺纹，材料：PVDF或PP法兰，材料：PP
过程温度：-40...80℃
过程压力：-1...3bar(-100...300kPa)
精 度：+/-5mm
频率范围：26GHz
信号输出：4...20mA/HART(两线／四线) Profibus PA,Foundation Fieldbus
VEGAPULS62
应 用：存储容器或过程容器过程条件复杂
测量范围：30米
天线及材料：喇叭口天线或安装导波管
过程连接：螺纹、法兰材料：不锈钢，哈氏合金
过程温度：-40...200℃
过程压力：-1...40bar(-100...4000kPa)
精 度：+/-3mm
频率范围：26GHz
信号输出：4...20mA/HART(两线／四线) Profibus PA,Foundation Fieldbus
VEGAPULS63
应 用：腐蚀性介质，过程条件非常复杂
测量范围：20米
天线及材料：体式PTFE塑封
过程连接：法兰或卫生连接
过程温度：-40...150℃
过程压力：-1...16bar(-100...1600kPa)
精 度：+/-3mm
频率范围：26GHz
信号输出：4...20mA/HART(两线／四线) Profibus PA,Foundation Fieldbus
VEGAPULS 65
应 用：腐蚀性液体，简单的过程条件
测量范围：30米
天线及材料：棒式，PVDF或PTFE
过程连接：螺纹或法兰 材料：不锈钢或PVDF
过程温度：-40...150℃
过程压力：一1 ...16bar(-100...1600kPa)
精 度：+1-10mm
频率范围：6GHz
信号输出：4...20mA/HART(两线／四线) Profibus PA,Foundation Fieldbus
VEGAPULS66
应 用：存储或过程容器，过程条件非常复杂
测量范围：35米
天线及材料：喇叭口天线或安装导波管
过程连接：法兰
材 料：不锈钢或哈氏合金
过程温度：-40...400℃
过程压力：-1...160bar(-100...16000kPa)
精 度：+/-10mm
频率范围：6GHz
信号输出：4...20mA/HART(两线／四线) Profibus PA,Foundation Fieldbus

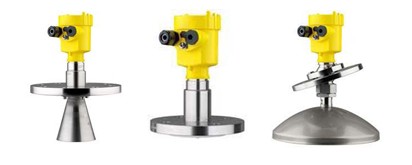

喇叭口天线的VEGAPULS68
应 用：液体或固体
测量范围：70米
材 料：不锈钢1.4435，不锈钢1.4435 涂C22，哈氏合金C22
过程连接：螺纹、万向节、法兰
过程温度：-40...200℃
过程压力：-1 ...40bar(-100...4000kPa)
信号输出：两线制／四线制4...20mA/HART 两线制Profibus PA, FoundationFieldbus
抛物线式天线的VEGAPULS68
应 用：液体或固体
测量范围：70米
材 料：不锈钢1.4435，不锈钢1.4435 涂C22，哈氏合金C22
过程连接：万向节、法兰
过程温度：-40...200℃
过程压力：-1...40bar(-100...4000kPa)
信号输出：两线制／四线制4...20mA/VHART 两线制Profibus PA, FoundationFieldbus
如需祥细参数，请致电本公司销售工程师！
